ICE 1 - Stromabnehmer

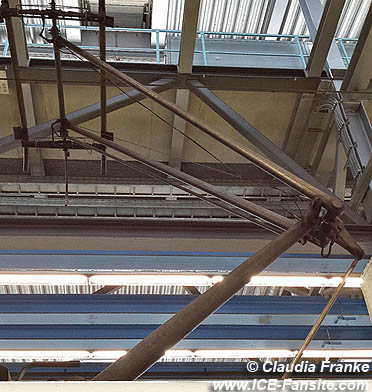

    Beim ICE 1 wurde der Einholm-Hochgeschwindigkeitsstromabnehmer DSA 350 SEK der Firma Stemmann Technik GmbH serienmäßig eingebaut. Die wichtigsten Daten:



    401sa

    Fahrgeschwindigkeit: 280 km/h
    Material: Stahl und Aluminium
    Gewicht (ohne Isolatoren): 106 kg
    Größte Steighöhe: 3000 mm (mit Isolatoren)
    Tiefste Lage (mit Isolatoren): 540 mm
    Schleifleistenlänge: 1576 mm
    Wippenlänge: 1950 mm
    max. Spannung: 15 kV/25kV
    max. Strom 1000 A
    Schleifkontakt: Kohle
    Anpresskraft: 70 - 120 N (einstellbar)
    Antriebsart: Pneumatischer Hubantrieb
    Antriebsversorgung: 5 bar
    Bestätigungszeit Heben: 5 sek. (einstellbar)
    Bestätigungszeit Senken: 4 sek. (einstellbar)



    Die Triebköpfe mit SBB-Ausrüstung trugen auch einen weiteren Stromabnehmer mit schlamerer Wippe für die Schweiz. Die SBB-Ausrüstung wurde bereits zurück gebaut.

    Dieser Stromabnehmer erlaubt den Betrieb mit zwei gehobenen Stromabnehmern, wie es beim 401 der Fall ist. Die Herstellungskosten konnten um 75 % im Gegensatz zu den Kosten beim ICE V gesenkt werden. Er wurde vor dem Einsatz auf dem ICE 1 auf vier Lokomotiven der Baureihe 120 erprobt. Der Stromabnehmer besteht aus Stahl und Aluminium und benötigt keinen Anstrich. Die Gelenke sind aus wartungsfreien Wälzlagern. Dachtrennschalter sind nicht vorhanden, dafür sind flexible und lösbare Verbindungen in der Dachleitung vorgesehen. Bei ausreichender Kühlung (bei Fahrgeschwindigkeiten über 100 km/h) können dauernd 1.000 A übertragen werden.
