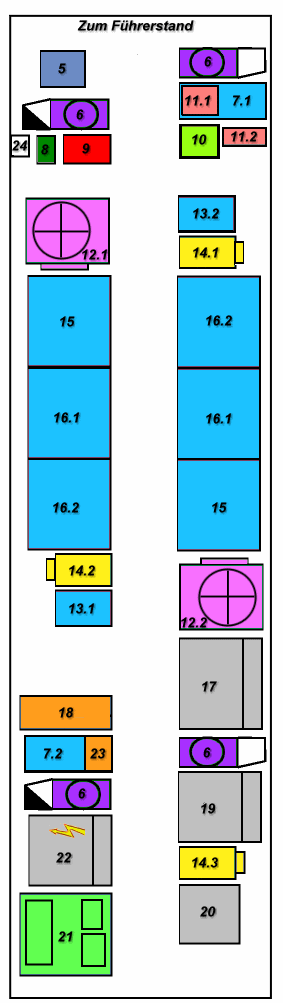

Die Bauteile im 401-Triebkopf
Neben dieser Bauteile-Übersicht haben Sie die Möglichkeit, sich bestimmte Bereiche im Triebkopf virtuell anzusehen. (In Überarbeitung)
| 5 | Lichtwellenleiter, Zugsteuergerät (ZSG) |
| 6 | Fahrmotor-Lüfter 1 - 4 |
| 7.1 | Motorvordrossel DG 1 |
| 7.2 | Motorvordrossel DG 2 |
| 8 | Bremswirkgruppe LZB |
| 9 | DAVID, Sifa-, ZWG-Rechner, LZB |
| 10 | Zugdateneinsteller, LZB |
| 11.1 | Integra (ab 401 072/572, ausgebaut) |
| 11.2 | ZUB 121 (ab 401 072/572, ausgebaut), ETCS |
| 12.1 | Ölkühlerlüfter 1 |
| 12.2 | Ölkühlerlüfter 2 |
| 13.1 | ASG 1 |
| 13.2 | ASG 2 |
| 14.1 | HBU 1 |
| 14.2 | HBU 2 |
| 14.3 | HBU 3 |
| 15 | Traktionsstromrichter 1 - 4 |
| 16.1 | Zwischenkreisgerüst Stromrichter 1 - 4 |
| 16.2 | Saugkreiskondensatoren, Trennschalter, Lade-/Entladeschütz Stromrichter 1 - 4 |
| 17 | Hilfsbetriebe-Steuerung, Ladegerät |
| 18 | Bremsgerätetafel |
| 19 | Steuergerüst 110 V-Ebene |
| 20 | ZS-Schütz, ZS-Umschalter |
| 21 | Druckluftgerüst (Luftpresser, Hilfsluftpresser, Lufttrocknungsanlage) |
| 22 | Hochspannungsgerüst mit Hauptschalter, Messwandler, Erdungs-/Trennschalter, Netzfilterkondensator |
| 23 | Bremssteuergerät (HSM), Gleitschutz |
| 24 | Bugklappen- und Kupplungssteuerung 402 |
