ICE 1 - Bauteile im Triebkopf

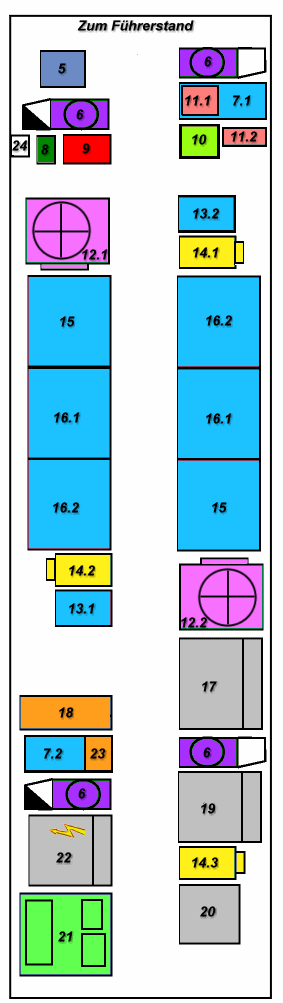

Die Bauteile im 401-Triebkopf
Neben dieser Bauteile-Übersicht haben Sie die Möglichkeit, sich bestimmte Bereiche im Triebkopf virtuell anzusehen. Einige Bereiche sind mit mit Fotos unterlegt. Fahren Sie mit dem Cursor über die linke Grafik. Sobald eine Hand erscheint, können Sie sich ein Foto anzeigen lassen. Es gibt insgesamt 9 Fotobereiche.
| 5 | Lichtwellenleiter, Zugsteuergerät (ZSG) |
| 6 | Fahrmotor-Lüfter 1 - 4 |
| 7.1 | Motorvordrossel DG 1 |
| 7.2 | Motorvordrossel DG 2 |
| 8 | Bremswirkgruppe LZB |
| 9 | DAVID, Sifa-, ZWG-Rechner, LZB |
| 10 | Zugdateneinsteller, LZB |
| 11.1 | Integra (ab 401 072/572) |
| 11.2 | ZUB 121 (ab 401 072/572) |
| 12.1 | Ölkühlerlüfter 1 |
| 12.2 | Ölkühlerlüfter 2 |
| 13.1 | ASG 1 |
| 13.2 | ASG 2 |
| 14.1 | HBU 1 |
| 14.2 | HBU 2 |
| 14.3 | HBU 3 |
| 15 | Traktionsstromrichter 1 - 4 |
| 16.1 | Zwischenkreisgerüst Stromrichter 1 - 4 |
| 16.2 | Saugkreiskondensatoren, Trennschalter, Lade-/Entladeschütz Stromrichter 1 - 4 |
| 17 | Hilfsbetriebe-Steuerung, Ladegerät |
| 18 | Bremsgerätetafel |
| 19 | Steuergerüst 110 V-Ebene |
| 20 | ZS-Schütz, ZS-Umschalter |
| 21 | Druckluftgerüst (Luftpresser, Hilfsluftpresser, Lufttrocknungsanlage) |
| 22 | Hochspannungsgerüst mit Hauptschalter, Messwandler, Erdungs-/Trennschalter, Netzfilterkondensator |
| 23 | Bremssteuergerät (HSM), Gleitschutz |
| 24 | Bugklappen- und Kupplungssteuerung 402 |
